Показываем частный случай замены платы SMEB07.41.001_rev2. На весах Штрих-Принт
Предыстория.
Не для кого не секрет, что любая техника способна ломаться, а если учесть, что работники проливают жидкости на и в технику.
Что собственно и произошло с подопечными весами.

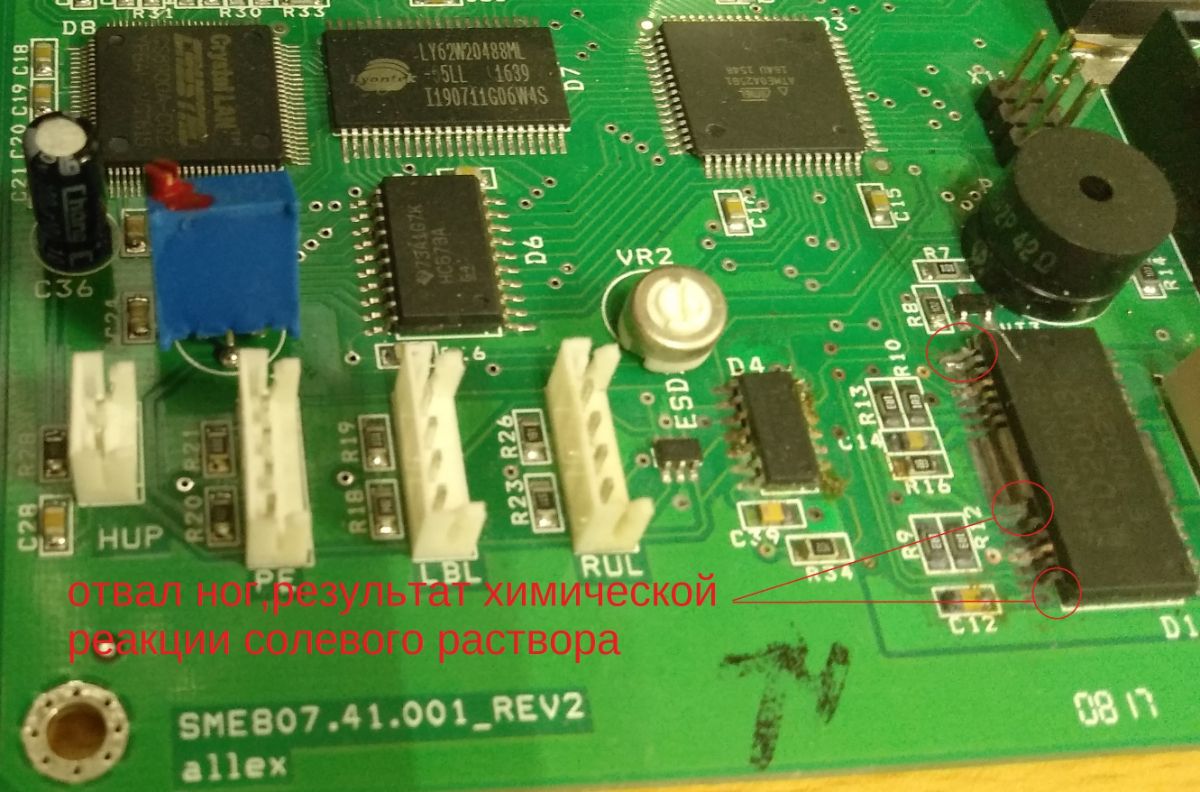

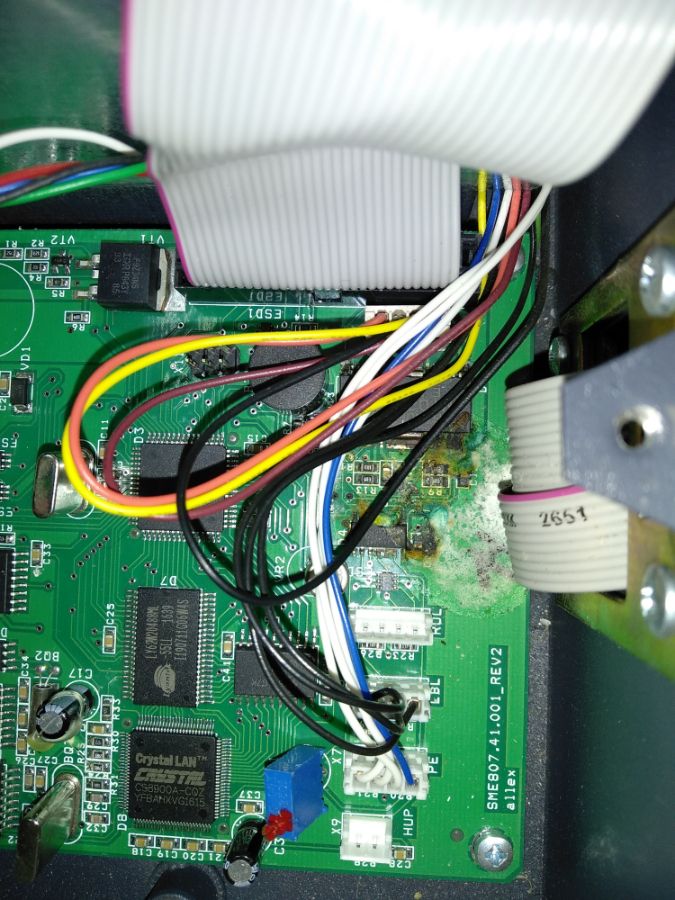

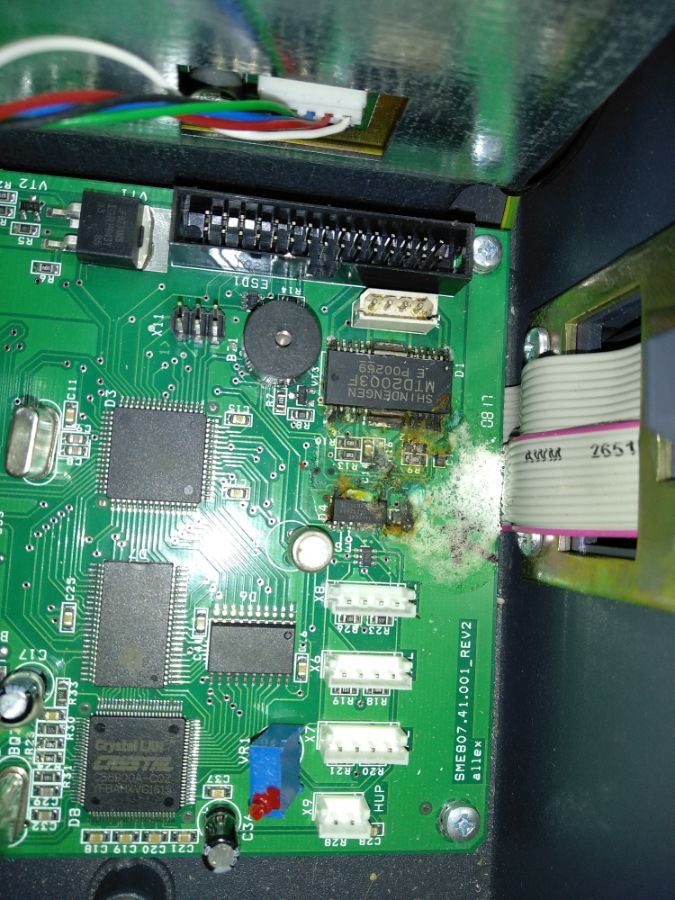

На весах взвешивали соленый сыр в рассоле, сыр протек внутрь на плату, сколько там готовился маринад неизвестно - а известно, что данный раствор в буквальном смысле разъел дорожки, ножки и контакты на плате.
Решено было после согласования с заказчиком заменить плату.
 |
 |
 |
 |
Эти пункты мы не описываем, так как про них много уже описано.
Но мы столкнулись с маленькой неожиданностью. При печати этикеток выходят пустые этикетки 1 или 3 штуки. В программе "Тест драйвера" в разделе "Печать" по кнопке - печать тестовой этикетки, получили сообщение -2: Этикетка не спозиционирована . Зная что все остальные модули весов работаю в штатном режиме мы проверили шлейф идущий от платы до блока термоголовки на предмет окислений, обрывов, и неплотно установленных разъёмов. Там все было в порядке (термоголовка была заведомо рабочая, ее мы сразу из списка подозреваемых неисправностей исключили).
Значит, в новой плате не проставлены требуемые параметры, а именно была проблема в датчике принтера (не выставлено требуемое значение).
|
Датчики принтера Тест предназначен для проверки работы датчиков и для облегчения работы по их настройке. R:1 L:0/4.4VPE:1/3.9VT: 755/30 C°H:0P:11. R - датчик бумаги (в принтере весов ШТРИХ-ПРИНТ ПВ не используется, установлено значение 1).2. H - датчик состояния головки принтера (в принтере весов ШТРИХ-ПРИНТ ПВ не используется, установлено значение 0).3. P – признак спозиционированности этикетки (0 – нет, 1 – да). 4. PE - датчик наличия этикетки на ленте (0 – нет, 1 – есть), также отображается значение напряжения на датчике в вольтах.5. L - датчик снятия этикетки (0 – снята, 1 – не снята), также отображается значение напряжения на датчике в вольтах.6. T - датчик температуры печатающей головки (термистор). Первое число – показания АЦП термистора, второе – эквивалент показаний АЦП в градусах Цельсия. Регулировка датчика PE осуществляется следующим образом. В зазор датчика устанавливается этикетка на подложке (отрываем 10 см примерно этикеток с рулона и вставляем в механизм печати этикеток, так чтобы датчик этикеток попал на этикетку ), далее с помощью подстроечного резистора VR1 осуществляется регулировка таким образом, чтобы значение PE было равно 1, а указанное рядом значение напряжения на коллекторе фототранзистора датчика было выше 3,5 В. Затем в зазор датчика устанавливается пустая подложка от термоэтикеток. Значение PE должно быть равно нулю, а напряжение на коллекторе – ниже уровня 2 В. Необходимо добиться четкого выполнения условий для двух указанных случаев: установленной термоэтикетки и пустой подложки. Только в этом случае датчик будет работать правильно. Регулировка датчика LAB в принтере весов ШТРИХ-ПРИНТ ПВ не осуществляется. |
Для этого заходим в системное меню по паролю 0030, Тестирование - Датчики принтера, смотрим на значение в табло у весах R:1 L:0/4.4VPE:1/3.9VT: 755/30 C°H:0P:11. У нас на новой плате вольтаж был около 1,9 вольт.
Его надо поднять с помощью построечного резистора.( как читаем выдержку из инструкции. На фото синяя квадратная деталька с "болтиком" крутим и смотрим на показания).
На этом все, весы починены и отданы их "счастливому" обладателю.
Комментарии
Добавить комментарийпожалуйста,кто сможет удаленно подключится и настроить весы с печатью этикеток со штрих кодом
Комментировать(olya-1611@mail.ru)
Ольга добрый день, на какую программу торговую настраивать, это важно ?!
Спасибо большое! Пол дня возился с весами, ничего не мог сделать. Думал уже плата управления не правильно работает. Весь интернет перерыл и нашёл вашу статью. Теперь весы нормально работают.
КомментироватьА если при прокрутке построечного резистора ни чего не меняется?
КомментироватьИсходя из опыта катушка которая заставляет лазер вертеться отвалилась (контакт- помогает пропайка) или сгорела (маловероятно, но бывало и такое).
УПС, думал вопрос по сканеру. Надо проверить датчики на предмет мусора, иногда помогала просто чистка влажной тканевой салфеткой, или датчику хана.
Из более серьезных - емкостя не додают по питанию, подстроечный резистор не регулирует напругу. Ну это так на вскидку.
