Маленькая хитрость для принтера чеков (ЧКМ - чеко печатающей машины) на примере TRP80USE II. Распиновка для подключения денежного ящика и настройка его взаимодействия.

Маленькая хитрость для принтера чеков (ЧКМ - чеко печатающей машины)  на примере TRP80USE II. Распиновка для подключения денежного ящика и настройка его взаимодействия.

Начнем с того что принтер чеков этой модели поддерживает связь по следующим портам USB, COM, LAN. Для подключения его к денежному ящику (Распиновка идет аналогичная атолу).


Пример распиновки  денежного ящика который прекрасно работает с  TRP80USE II.

нами ипользовался денежный ящик от производителя Атолл модели cd-410

К нашему счасью, переобжимать его для связи с TRP80USE II не пришлось.

Распиновка оказалась следующая (атол совместимая)

Interface cable

Pin1 white белый

ground

Pin 2 Черный

solenoid -

Pin 3 Карасный

switch +

Pin 4 Зеленый

solenoid+

Pin 5 Желтый

нет линии

Pin 6 Синий

swith –



При установке родного драйвера под типом соединения сеть проблем не возникло (см инструкцию по установке). А вот при USB печать идет но нет сигнала команды на открытие денежного ящика.

Итак установили мы в ручную драйвер принтера

Через установку принтеров

настройка принтера чеков

Выбрали USB порт наш


Выбираем устанговить с диска обзор  открываем папку с драйвером  INTEGRO Printer Driver\Printer Driver 64 или 86 в зависимости от разрядности. Ставим



В итоге имеем два устройства в принтерах




Первое









И второе






В первом идем в настройки (пошаманим его немного на спец команды). Например дадим команду на открытие денежного ящика после печати.

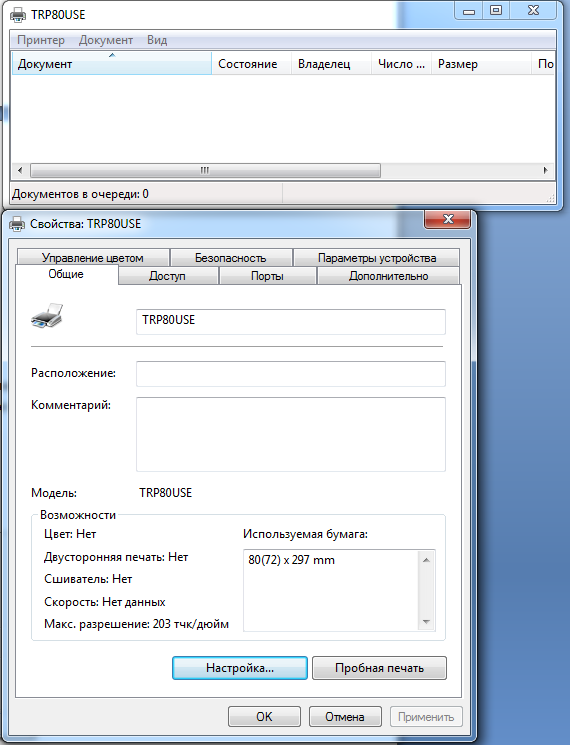

настройка принтера на открытие денежного ящика


Далее идем в настройки

настройка принтера с денежным ящиком часть вторая

В разделе –бумага и качество в типе – носитель выбираем любой параметр. На картинке у нас выбран 1+2 после печати (два сигнала на открытие д/я).

 Делаем пробную печать и слышим милый звук открытия денежного ящика.

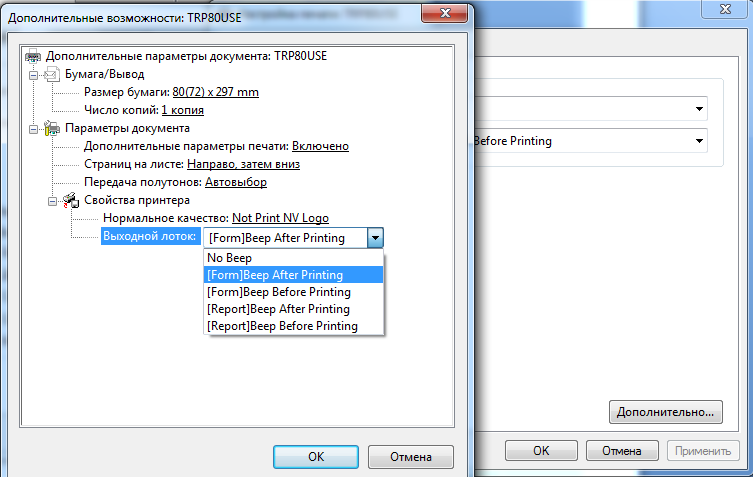

Можно еще побаловаться (добавить звуковой сигнал после печати)


Жмем дополнительно выходной лоток , ну дальше и сами понимаете  beep after(до) befo (после) печати «бииип».

Вот так просто настраивается ЧКМ или принтер чеков для полноценной работы.


К слову сказать. Делается все просто когда знаеш как делать. У нас ушел день пока разобрались что и как (делается не типовым методом установкой USBCOM драйвера), а тупо просто принтер с дополнительными настройками печати по технологии ближе к принтерам печати этикеток.


Удачи вам в ваших начинаниях.


Скачать драйвер

Скачать инструкцию
